Popis
Vysílač a regulátor průtoku typu 8100 je pokročilý měřič využívající design digitálního obvodu s jednoduchým elektrickým obvodem, vysokou přesností, vysokou úrovní proti rušení a vysokou úrovní ochrany.Snadno se instaluje a obsluhuje.Může se vztahovat na jakékoli seriózní pracovní místo.Je široce používán v monitorování životního prostředí, průmyslových a těžebních podnicích, univerzitách a vysokých školách a výzkumných ústavech atd., K in-line kontrole a automatické kontrole v reálném čase.
Převodník průtoku 8100 je výkonný jako snímač průtoku, integrační měřiče průtoku a regulátor průtoku.Jako regulátor toku může řídit tok dávkového zpracování a regulaci toku
Disponuje komunikační funkcí RS485 s připojením k ovladači
zařízení point-to-point nebo BUS, která má funkci sériové komunikace.Zvyšuje vzdálenost přenosu dat a rychlost usazení horního monitoru pro provádění automatického řízení na velkou vzdálenost.
Lze jej aplikovat s různými snímači se standardním vybavením z nového materiálu.Vyznačuje se vysokou přesností, dlouhou životností, jednoduchostí obsluhy, nízkou spotřebou energie a antichemickou korozí.Má různé instalační metody a jablka pro jakékoli složité prostředí webu.
Technický Parametry
Displej: Mřížkový LCD s podsvícením
Vstup: ■ 510 zásuvný snímač typu pádlo-kolo
■ Jiný snímač stejného typu
Výstup: ■ Řídicí výstup poměru 4–20 mA/přenášený výstup
■ Upozornění na limit ve výšce okamžitého průtoku nebo objemu dávkového zpracování (výstup uzlu elektrického relé)
■ Komunikační výstup RS485
■ Pulzní výstup signálu
Požadavky na napájení: DC9-26V (doporučujeme DC24V)
Instalace: hydrokotoučová montáž, nástěnná povrchová montáž a integrovaná instalace potrubí.Může se vztahovat na jakékoli složité požadavky na instalaci v terénu.
Celkový rozměr: 96 × 96 × 96 mm (3,78 × 3,78 × 3,78 palce) Úrovně ochrany: vyhovují požadavkům IP65.Je to anti-
chemická koroze a má různé způsoby instalace a jablka na všechny
složité prostředí webu.
Parametry měření: okamžité dodání, integrovaný průtok
Maximální frekvence počítání:10KHz(ekvivalentní otáčky převodníku jsou 120 000 ot./min.) Přesnost měření:
Linearita : ±1 % opakovatelnost : ±0,5 % Požadavky na prostředí:
Teplota: -20~+70℃(-4~158F°)
Vlhkost: 0-95% relativní vlhkost, žádná kondenzace vlhkosti
Velikost integrované instalace potrubí

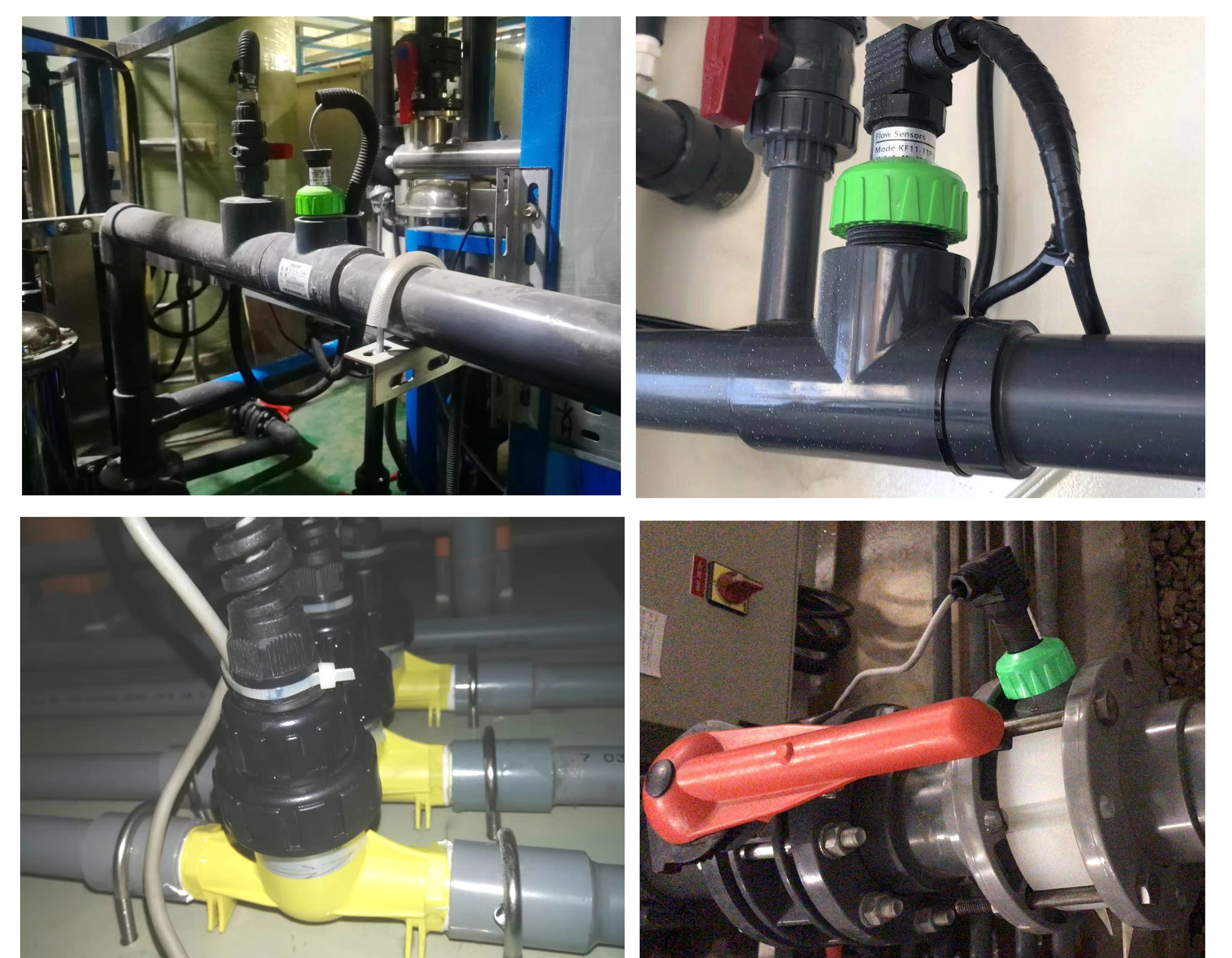

Integrovaný potrubí instalace
Matice
Procesní spojení
